Produkt-Details
Herkunftsort: CHINA
Markenname: Passional
Modellnummer: PSN-ANTANT-8S-50A、 100A
Zahlungs-u. Verschiffen-Ausdrücke
Min Bestellmenge: 2-99 Stücke
Preis: negotiable
Grundmaterial: |
FR-4 |
Kupferne Stärke: |
1/2OZ 1OZ 2OZ 3OZ |
Brett-Stärke: |
2mm |
Produkt-Name: |
Batterie-Management-Systeme |
Verwendung: |
Lithium-Batterie-Sätze |
Kommunikation: |
CAN/RS485 |
Funktion: |
Balance-Funktion |
Farbe: |
Silber |
Material: |
Alumimum |
Verkauf von Einheiten: |
Einzelnes Einzelteil |
Paket-Art: |
Luftpolsterfolie und Karton |
Grundmaterial: |
FR-4 |
Kupferne Stärke: |
1/2OZ 1OZ 2OZ 3OZ |
Brett-Stärke: |
2mm |
Produkt-Name: |
Batterie-Management-Systeme |
Verwendung: |
Lithium-Batterie-Sätze |
Kommunikation: |
CAN/RS485 |
Funktion: |
Balance-Funktion |
Farbe: |
Silber |
Material: |
Alumimum |
Verkauf von Einheiten: |
Einzelnes Einzelteil |
Paket-Art: |
Luftpolsterfolie und Karton |
8S 50A, 100A Lithium-Ionen-Smart-BMS-Board-Batterieschutz
ANT-8S-50A, 100A ein All-in-One-BMS, zu dessen Hauptfunktionen die Erkennung der Gerätespannung,
Temperaturerkennung, Hochspannungserkennung, Batterieausgleich, 485/TTL-Kommunikation, Bluetooth
(mobile APP), Schlafen und Aufwachen, Ausfallverzögerung, Reststromauswertung, MOS-Steuerung usw.
Beschreibung der intelligenten BMS-Batterie:
Die BMS-Batteriemanagementsystemeinheit umfasst ein BMS-Batteriemanagementsystem, eine Steuerung
Modul, ein Anzeigemodul, ein drahtloses Kommunikationsmodul, elektrische Geräte, ein Batteriepack für
Stromversorgung der elektrischen Ausrüstung und ein Sammelmodul zum Sammeln von Batterieinformationen.Batterie.
Das BMS-Batteriemanagementsystem ist mit dem drahtlosen Kommunikationsmodul verbunden
Anzeigemodul bzw. über die Kommunikationsschnittstelle, das Ausgangsende des Erfassungsmoduls
ist mit dem Eingangsende des BMS-Batteriemanagementsystems und dem Ausgangsende des BMS verbunden
Die Batterie des Managementsystems ist mit dem Eingangsende des Steuermoduls und dem Steuermodul verbunden
Angeschlossen ist jeweils das Batteriepaket und die elektrischen Geräte, das BMS-Batteriemanagement
Das System ist über ein drahtloses Kommunikationsmodul mit dem Server verbunden.
Grundfunktion
1. Bluetooth-Funktion
Überprüfen Sie Parameter wie die Einstellung verschiedener Zelltypen, die Reihenschaltungsnummer der Batterie, die Batteriekapazität usw.
Anzeige von Schutzinformationen und Fehleraufzeichnung über die Anwendung.
2. Spannungserfassung der Einheit Für die Echtzeit-Spannungserfassung können maximal 16 Batteriereihen verwendet werden.
Die Gesamtspannung ist größer als 18 V (unterstützt ternäres Lithium der Serie 7–16, unterstützt Lithium-Eisenphosphat).
7-16-Serie, Lithiumtitanat 10-16-Serie)
3. Temperaturerfassung Erfassung der Oberflächentemperatur der Zelle, der Umgebungstemperatur und der MOS-Röhre
Temperatur und Ausgleichskreistemperatur.
4. Die SOC-Berechnung. Berechnen Sie die verbleibende Batteriekapazität und ermitteln Sie den Betriebsstatus der Batterie
Packen Sie intuitiver.
5. MOS-Ansteuerung Ansteuerung über MOS-Röhre, Ein-/Ausschalten des Stromkreises.
6. Gesamtspannungserkennung Sie können überprüfen, ob die Vorladung abgeschlossen ist, und die Gesamtspannung der Batterie ermitteln.
7. Stromerkennung Echtzeit-Stromerkennung, Kurzschlussschutz, Schlaf-Weck-Funktion und andere Funktionen.
8. Batteriebalance Eine effektive Batteriewartung durch passive Widerstände verbraucht ausgeglichene Energie
Konsistenz verbessern Die Parameter können so eingestellt werden, dass nach Erfüllung der Bedingungen ein aktives Gleichgewicht erreicht wird.
Der Ausgleichsstrom kann auf maximal 100mA eingestellt werden
Technische Parameter
| ANZAHL | Funktion | Einzelheiten | Anmerkung | |||
| 1 | Eingebauter Bluetooth | Unterstützt Android und iPhone | Überprüfen Sie die Parameter und stellen Sie die BMS-Parameter über eine Bluetooth-Verbindung ein | |||
| 2 | Serien können erkannt werden | Lithiumbatterie der 8S-Serie | Stellen Sie eine Bluetooth-Verbindung her, um Parameter festzulegen. | |||
| 3 | Stützzelle | Ternäres Lithium, Lithiumeisenphosphat, Lithiumtitanat | Verbinden Sie Bluetooth, um den Zellentyp mit einer Taste einzustellen (die Schutzspannung des Geräts wird adaptiv geändert). | |||
| 4 | Stromversorgungsmodus | Batteriepack mit eigener Stromversorgung, 18–36 V DC-Eingang | Wechseln Sie automatisch in den Energiesparmodus | |||
| 5 | Erkennung der Gerätespannung |
Der Fehler im gesamten Arbeitsbereich beträgt weniger als 20 mV Der typische Fehler beträgt weniger als 10 mV |
Unterscheidbarkeit 1mV | |||
| 6 | Offline-Erkennung der Gerätespannung | Unterstützung | ||||
| 7 | Gleichgewicht | Maximal 100 mA passive Balance | Sie können Parameter einstellen, um die Bedingungen zu erfüllen, und dann manuell ausgleichen | |||
| 8 | Temperaturerkennung | -40 ~ 125 ℃ | BMS verfügt über integrierte Balance/MOS/2 Kanäle und kann an 2 externe Kanäle angeschlossen werden | |||
| 9 | Packspannungserkennung | Erfassungsbereich 0–100 V < 0,5 % FSR (voller Skalenbereich) | ||||
| 10 | Stromerkennung | Shunt -150~300A, Fehler <0,5 % FSR | ||||
| 11 | Genauigkeit der SOC-Schätzung | Fehler < 8 % | Nach Wiederholung | |||
| 12 | AH Gesamtkapazität | Der Summenwert beträgt die Hälfte des Lade- und Entladewertes | ||||
| 13 | Kurzschlussschutz | Standardmäßig deaktiviert | kann eingestellt werden | |||
| 14 | Fehleraufzeichnung | Unterstützung | Stellen Sie eine Bluetooth-Verbindung her, um Systemprotokolle anzuzeigen und auf die Plattform hochzuladen | |||
| 15 | Arbeitsstromverbrauch | < 5mA(Keine Kommunikation)|<15mA (485/CAN) | ||||
| 16 | Standby-Stromverbrauch | < 2mA | Automatisches Aufwachen, wenn das Laden und Entladen erkannt wird | |||
| 17 | Arbeitstemperatur | -40 ~ 85 ℃ | ||||
| 18 | Lagertemperatur | -40 ~ 95 ℃ | ||||
| 19 | Arbeitsfeuchtigkeit | 5 % ~ 95 % | ||||
| 20 | Schutzlevel | IP30 | ||||
| 21 | Gewicht | < 400g | ||||
| 22 | CAN-Port | eine Serie, die das obere Computermanagement unterstützt | Entweder 485 oder CAN | |||
| 23 | 485-Port | eine Serie, die das obere Computermanagement unterstützt | Entweder 485 oder CAN | |||
| 24 | TTL-Port | eine Serie, die das obere Computermanagement unterstützt | Entweder 485 oder TTL | |||
| 25 | GPS-Anschluss | GPS und Bluetooth am öffentlichen Port einer Serie sind nicht kompatibel | Wählen Sie zwischen Bluetooth- und GPS-Schnittstelle | |||
| 26 | Schutzlevel | IP30 | ||||
| 27 |
MOS-Röhrenstrom Der gleiche Port ist ausgelegt Die Überstromfähigkeit variiert je nach Wärmeableitungsbedingungen |
8S-50A (4 Paar MOS-Röhren) mit einer Nennleistung von 35 Peak 100A (30s), achten Sie gut auf die Wärmeableitung, maximal nachhaltige 50A 8S-100A (8 Paar MOS-Röhren) mit einer Nennleistung von 65 Peak 200A (30 s), sorgen für gute Wärmeableitung, maximal nachhaltige 100A |
||||

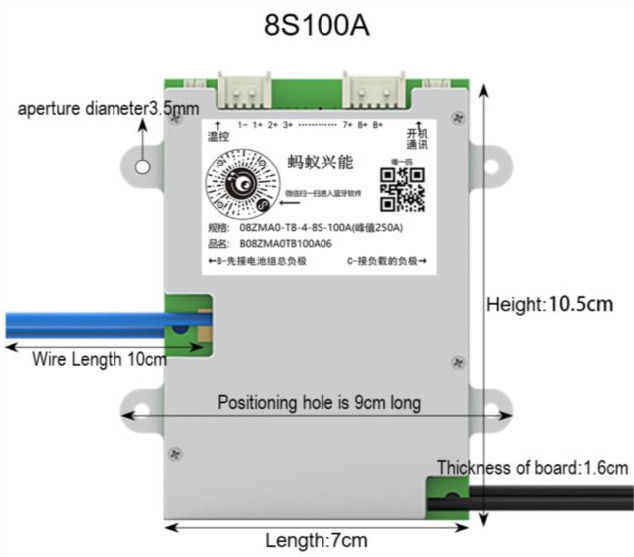

| 28 | Größe |
8S-50A: 10,5 * 7 * 1,6 cm (Gewicht: 142 g) 8S-100A: 10,5 * 7 * 1,6 cm (Gewicht: 178 g) |
Die oben genannten Messungen sind manuell.Im Falle eines Fehlers hat das tatsächliche Objekt Vorrang | |||
| 29 | Zubehörpaket | Eine Balance-Linie für 70 cm, 2 Temperaturregler, 1 Satz Netzschalter (wiegt 59 g). | schenken | |||
